ランプバルブの交換



ヘッドランプ

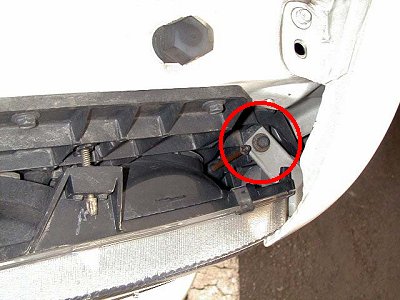

コーナーリフレクターのボルト位置(31KB)  まず,ボンネットを開け,コーナーリフレクターを留めているボルト(10mm)をはずします。

ヘッドランプアッセンブリーのボルト位置(42KB)  コーナーリフレクターの裏側に一つ,ヘッドランプの上部に二つ,計3個のボルト(10mm)でヘッドランプアッセンブリーが留められていますので,これをはずします。

 ヘッドランプアッセンブリーの裏側から,バルブを少し回すとヘッドランプバルブが外れます。 運転席側のバルブは反時計回り,助手席側のバルブは時計回りに回して外します。
運転席側のヘッドランプバルブのはずし方(38KB) 助手席側のヘッドランプバルブのはずし方(40KB)

コネクタのはずし方(32KB)  バルブの裏側にある爪を少し持ち上げ,バルブを電源コネクタから外します。 バルブのガラス部分に手を触れると,点灯時に熱を持って寿命が縮んでしまうので,ガラスに触れないよう注意しながら交換してください。 なお,バルブの種類は,ロービームがHB4,ハイビームがHB3です。

テールランプ
テールランプを留めるネジの位置(21KB)  リアドアを開けると,テールランプを上下二箇所で留めているネジ(プラスネジ)が見えますので,これをはずします。

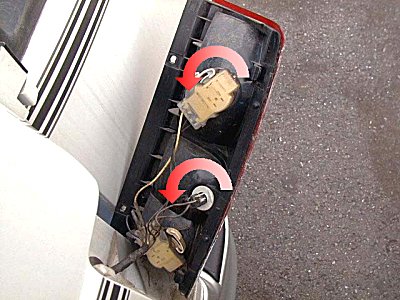

バルブユニットのはずし方(40KB)  バルブユニットは,左右どちらのテールランプも反時計回りに回すとはずれます。 右の写真は,並行輸入車のテールランプなので,中段にもバルブがあります。 正規輸入車の場合は,この中段のバルブはありません。最上段のブレーキ/スモールと最下段のターンシグナルの二つだけです。

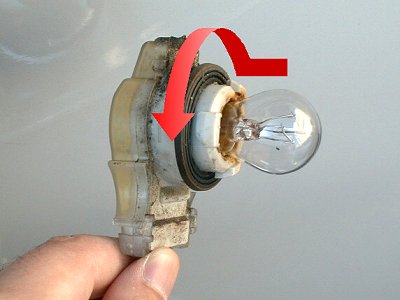

バルブのはずし方(19KB)  右の写真は,ブレーキランプのダブル球です。写真の矢印のようにいったん押しつけてから回すと,バルブを外すことができます。
